HT8 Drum Floor Sander – Spare Part Images

Use your browser’s search function (Windows: Ctrl-F, Mac: Cmd-F) to find a specific part.

Click the part number (PSTK) link to view the part image. Images include the part number.

REFPSTKDescriptionPack Qty
1962308Screw1
2980652Washer1682092

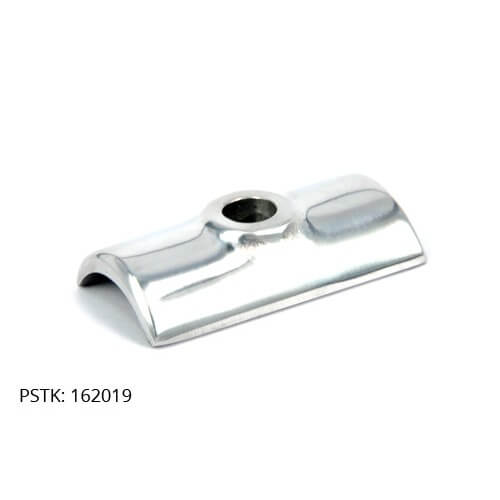

3162019Clamp Handle1

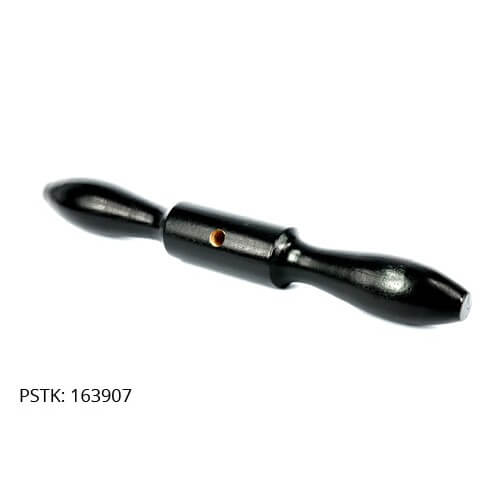

4163907Handle Cross1

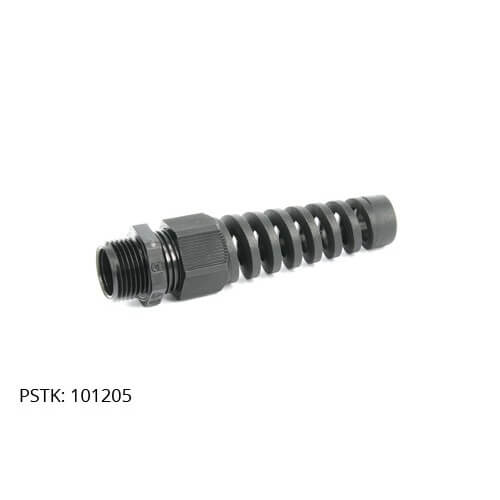

5101205Strain Relief1

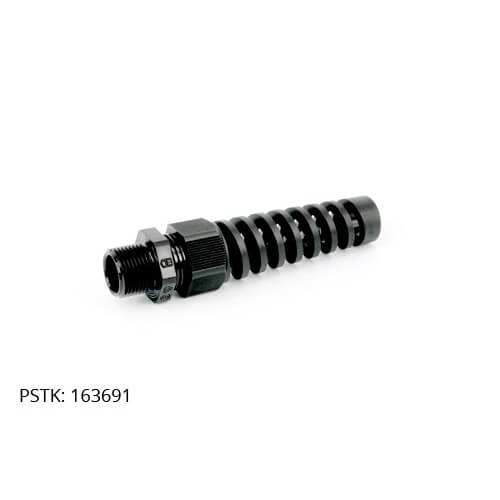

5163691Strain Relief (NA)1
6101206Nut Lock1

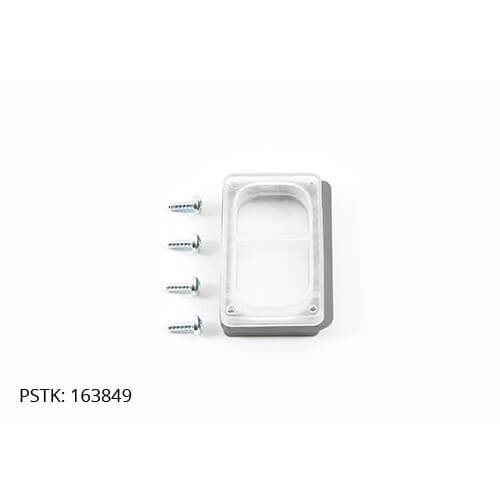

7163849Dust Cover Kit1

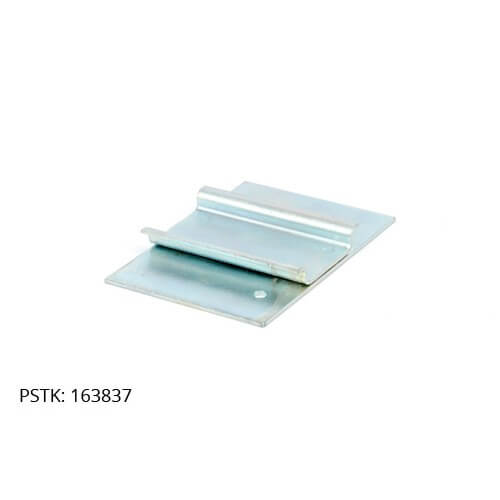

8163837Bracket Switch Mounting1

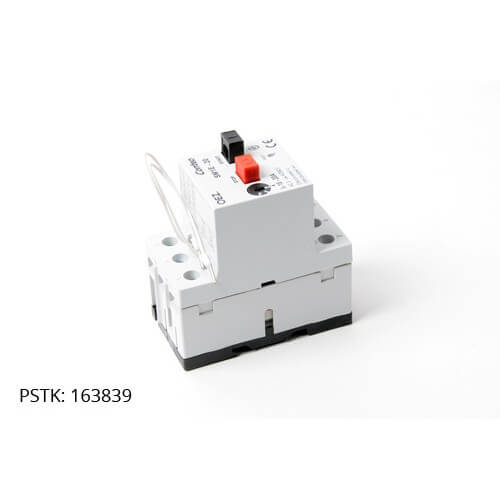

9163839Switch 110/120V1

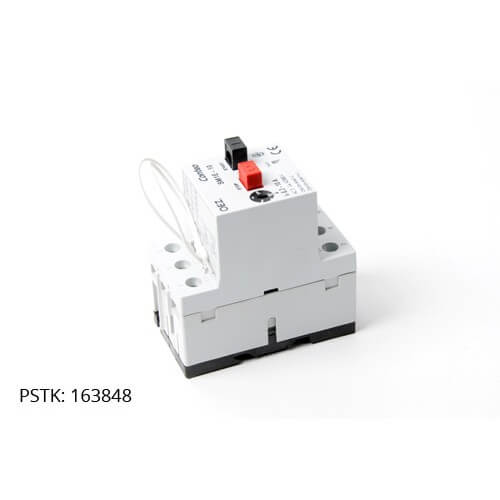

9163848Switch 220/240V1

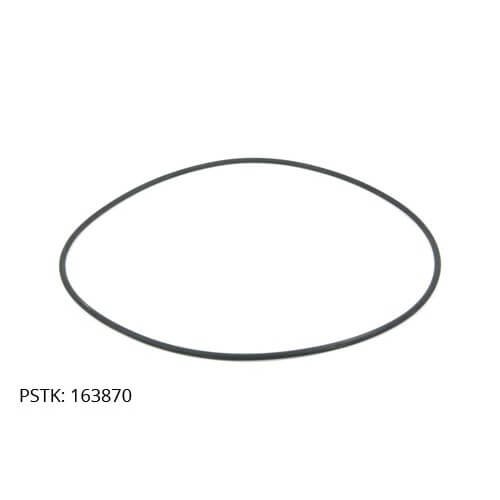

10163870Gasket Switch Housing1

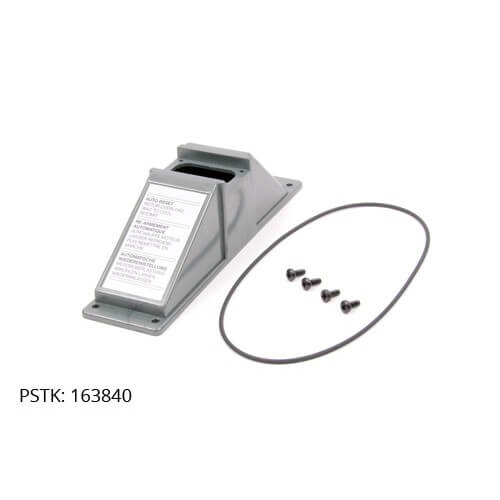

11163840Cover Switch1

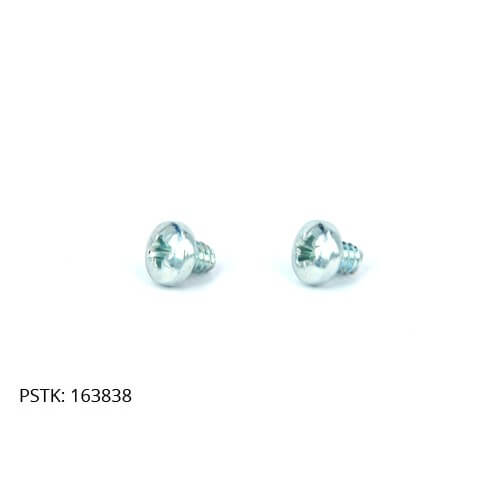

12163838Screw2

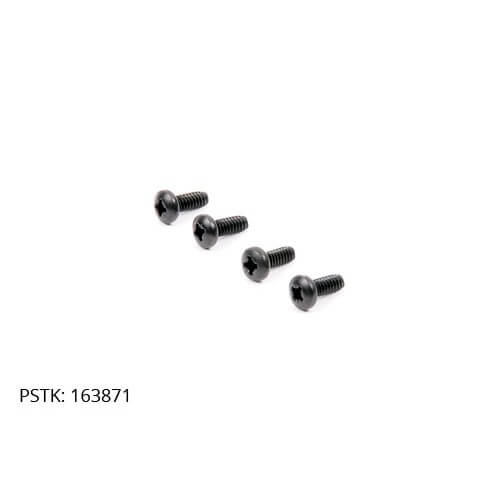

14163871Screw4

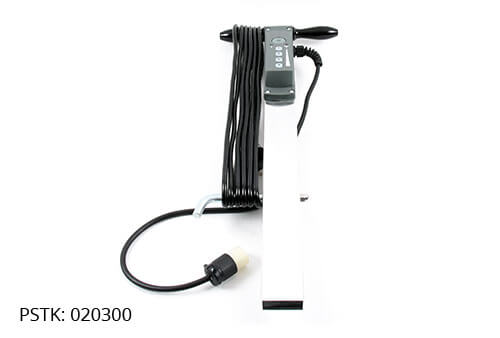

15020300Multi-Speed Conversion Kit HT8/DU8 220/240 Volt UK1

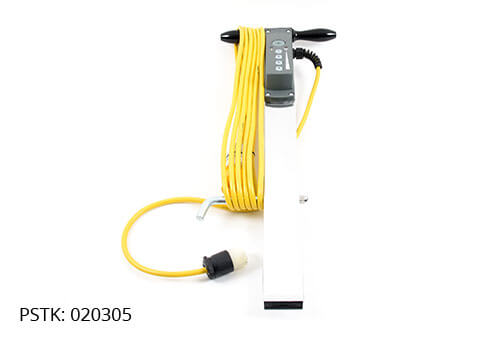

15020305Multi-Speed Conversion Kit HT8/DU8 110 Volt (UK)1

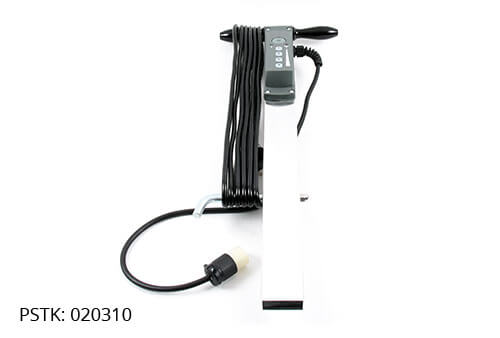

15020310Multi-Speed Conversion Kit HT8/DU8 220 Volt (EUR)1
15020315Multi-Speed Conversion Kit HT8/DU8 240 Volt (AUS)1
15020320Multi-Speed Conversion Kit HT8/DU8 110 Volt (NA)1
15163737Handle Assembly Complete 240 Volt (UK)1

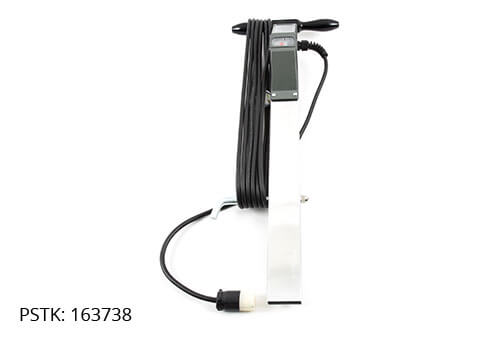

15163738Handle Assembly Complete 220 Volt (AUS)1
15163739Handle Assembly Complete 110 Volt (UK)1

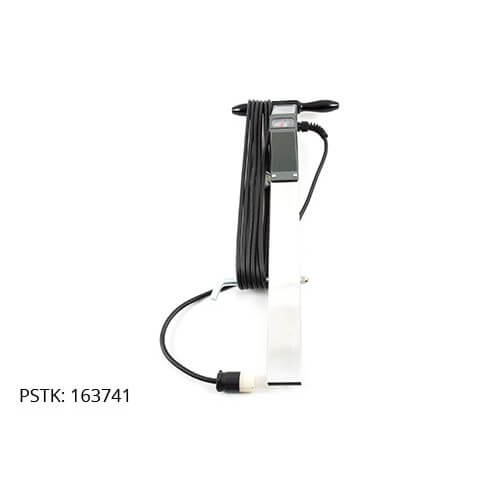

15163741Handle Assembly Complete 220 Volt (EEC)1
15163844Handle Assembly Complete 110 Volt (NA)1

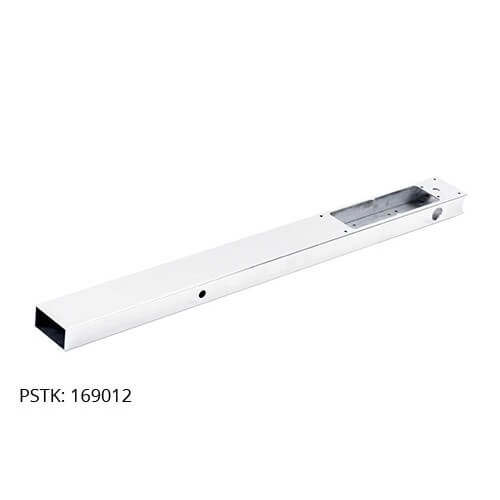

16169012Tube Handle1

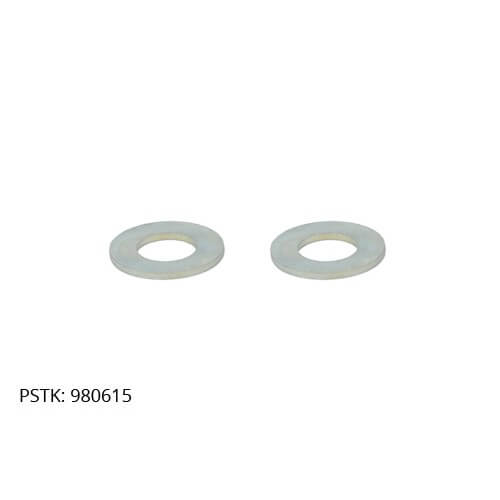

17980615Washer2
18101220Strain Relief Handle Cable1
18163804Strain Relief Handle Cable (NA)1

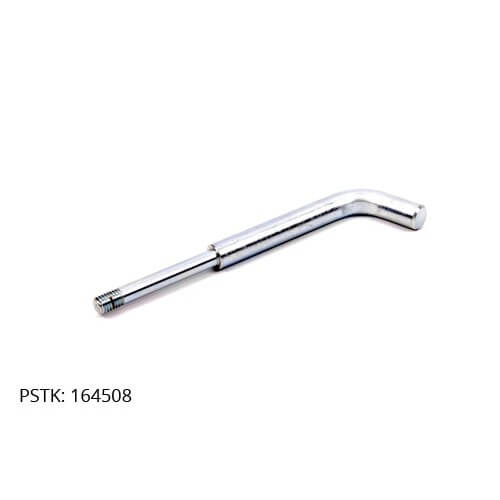

19164508Hook Cable1
20100337Cable Handle1

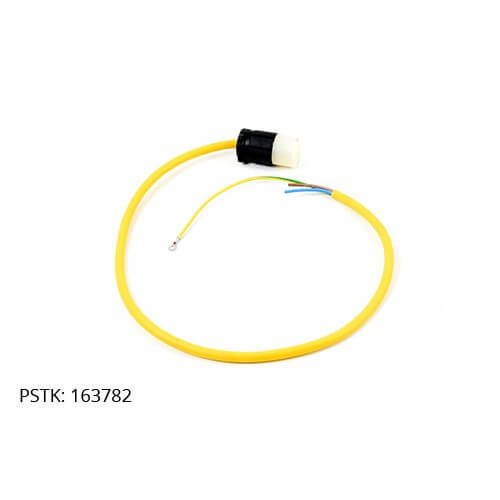

20163782Cable Handle 110 Volt (UK)1
20519510Cable Handle (NA)1
21960180Clamp Handle Bracket1

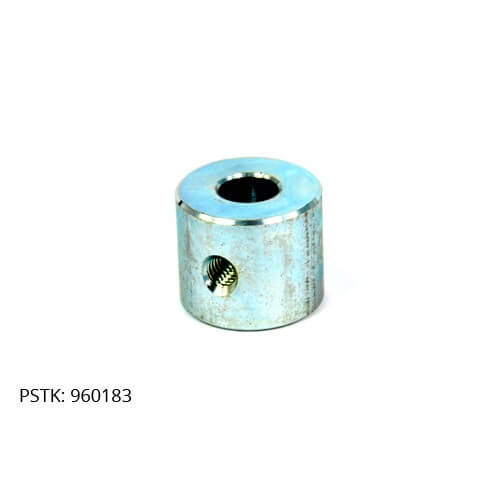

22960183Bracket Handle Cross1
23911045Base Twist Lock1
24911046Body Twist Lock1

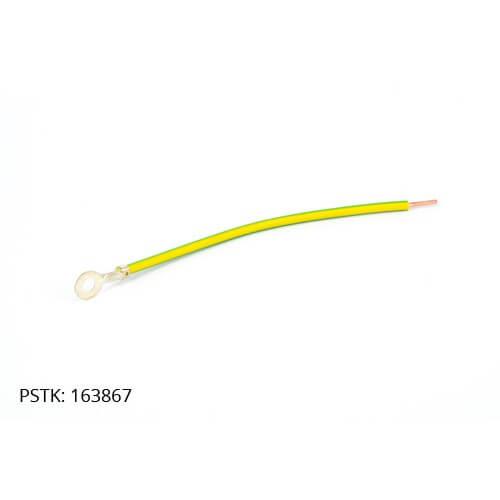

25163867Lead Earth Base Twist Lock1

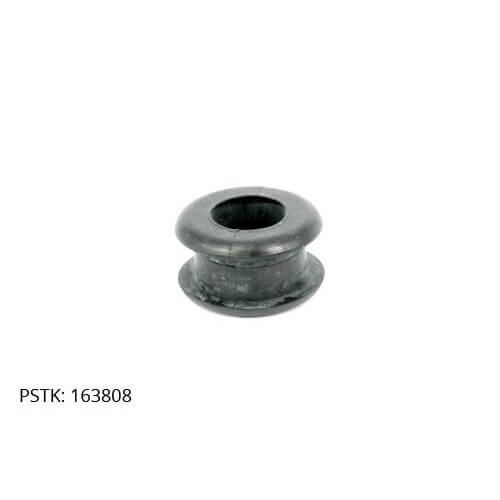

26163808Grommet1

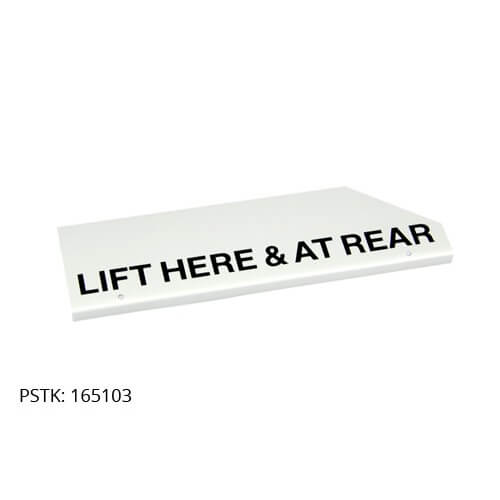

28165103Label ’Lift Here & At Rear’ (Metal)1

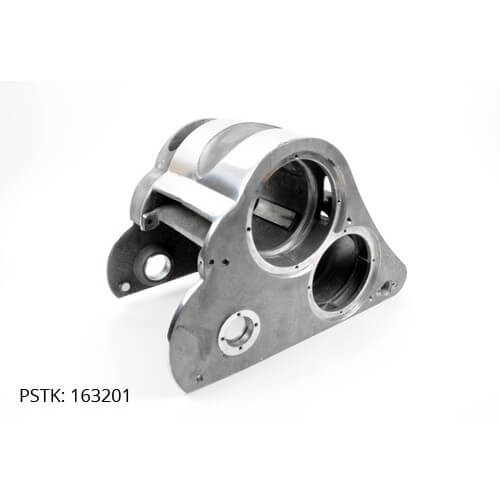

29163201Main Frame1

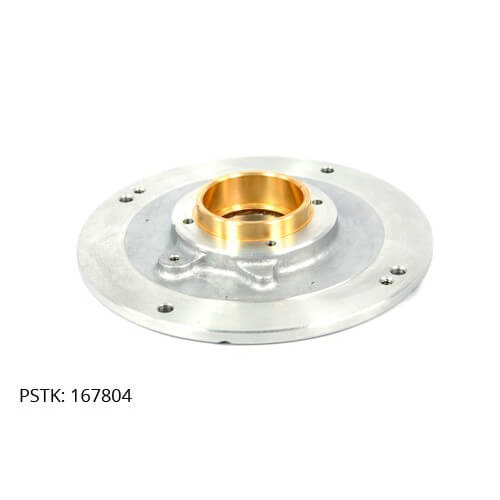

30167804Shield Wall End1

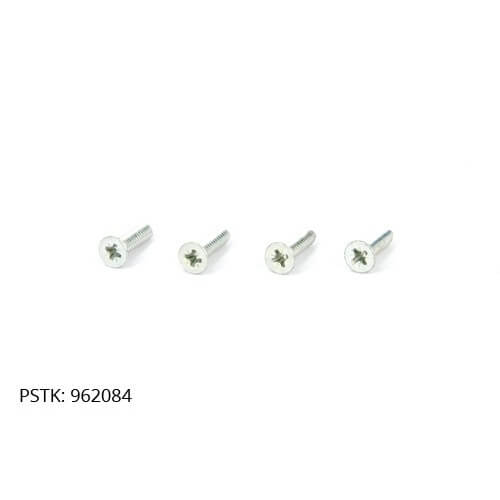

31962084Screw4

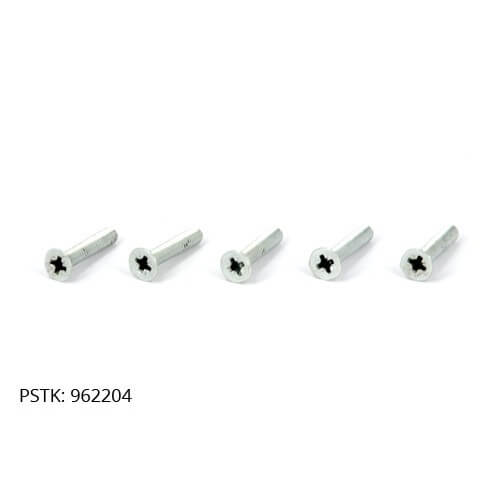

34962204Screw5

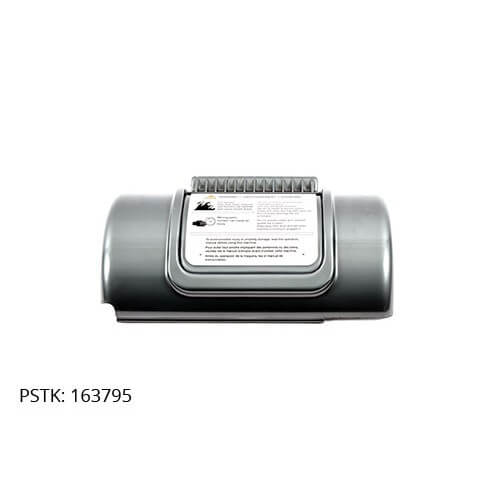

35163795Guard Drum Assembly1

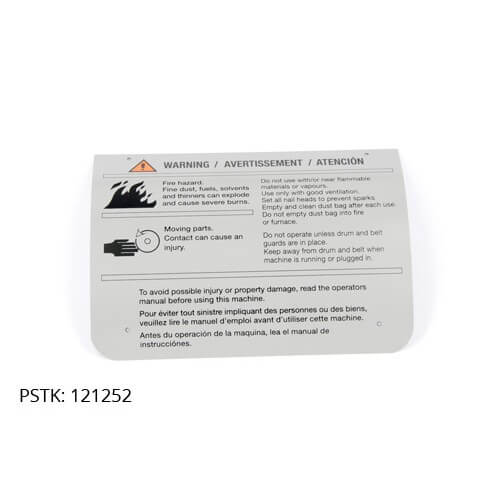

36121252Label Guard Drum1

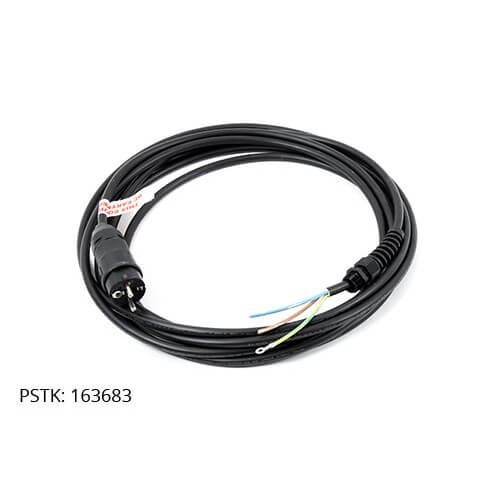

39163683Cable Main Assembly 220 Volt (EEC)1
39163684Cable Main Assembly 240 Volt (AUS)1

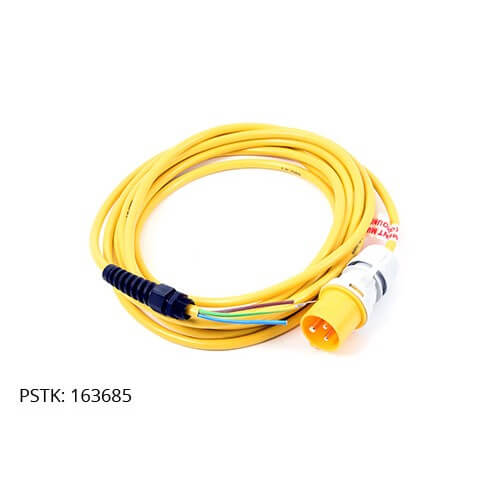

39163685Cable Main Assembly 110 Volt (UK)1
39519501Cable Main Assembly 110 Volt (NA)1

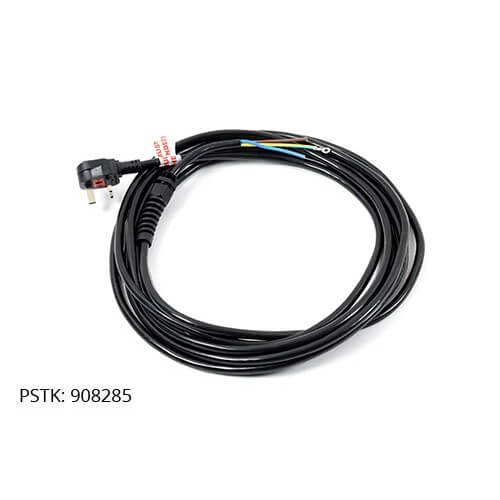

39908285Cable Main Assembly 240 Volt (UK)1
43010200Washer4

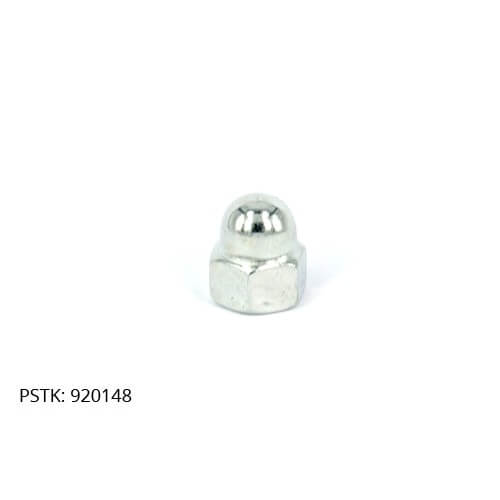

45920148Nut1

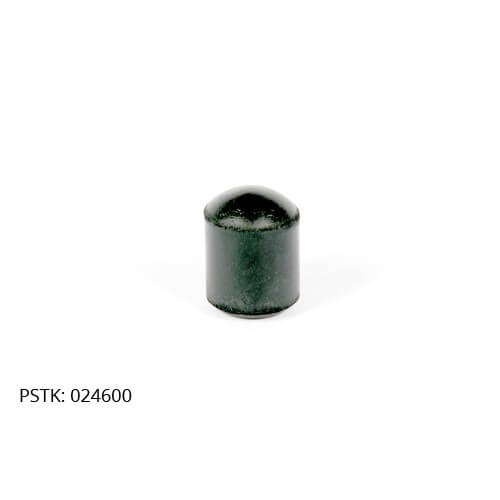

46024600Buffer Rubber1
47980197Washer1

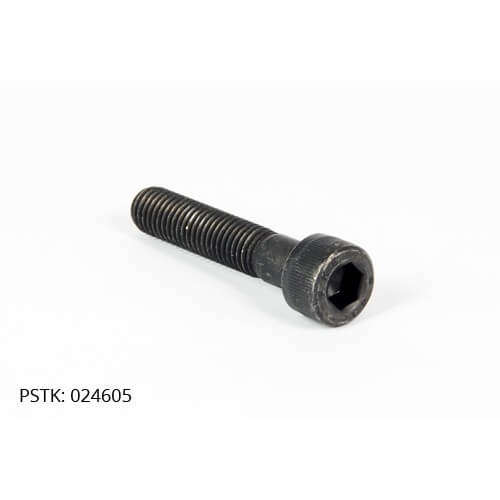

48024605Bolt1

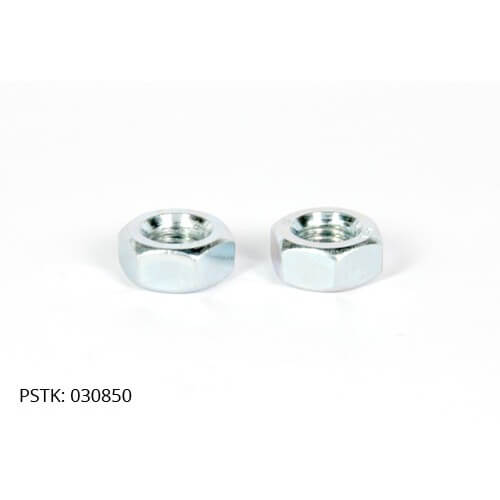

49030850Nut2

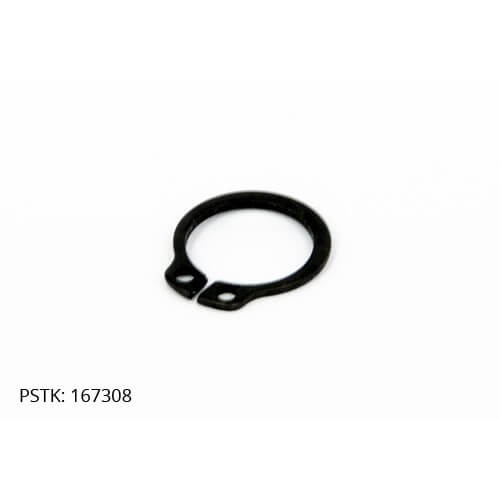

50167308Ring Retaining1
51160815Bracket Handle1

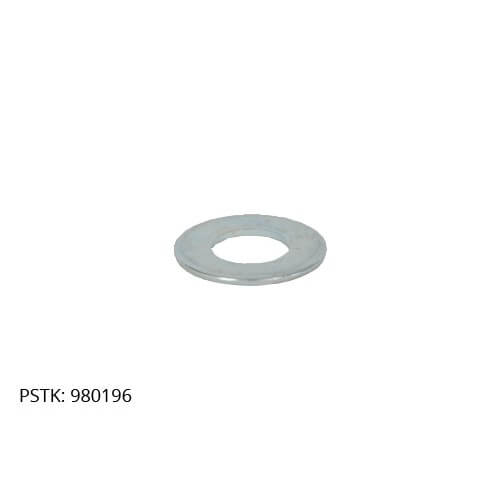

52980196Washer1

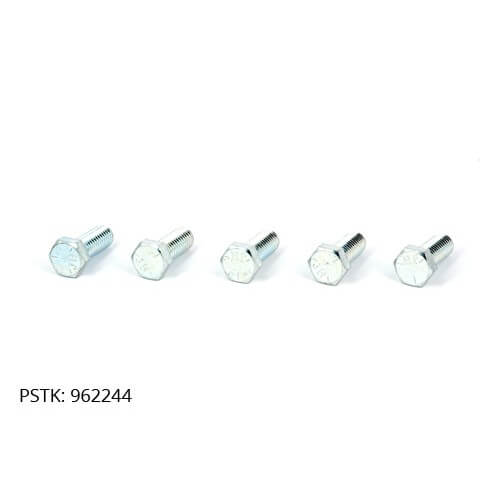

53962244Bolt5

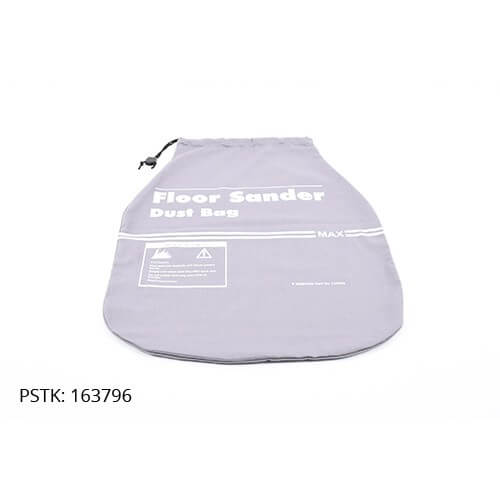

54163796Bag Dust Cloth1

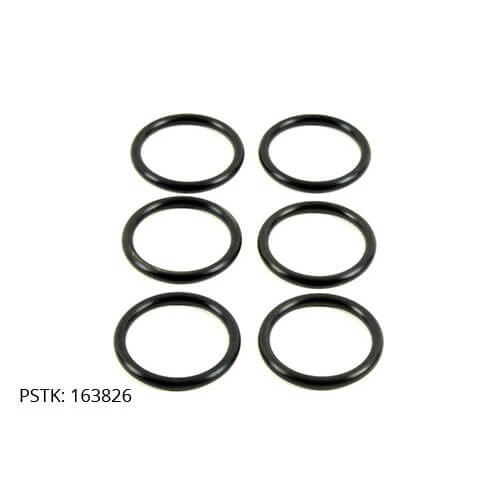

55163826Retainer Dust Bag Disposable6

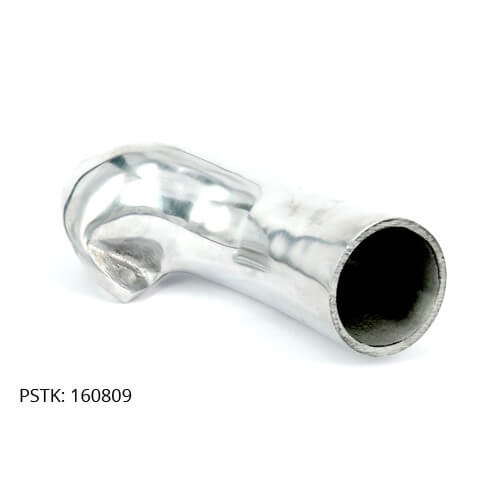

56160809Bracket Exhaust1

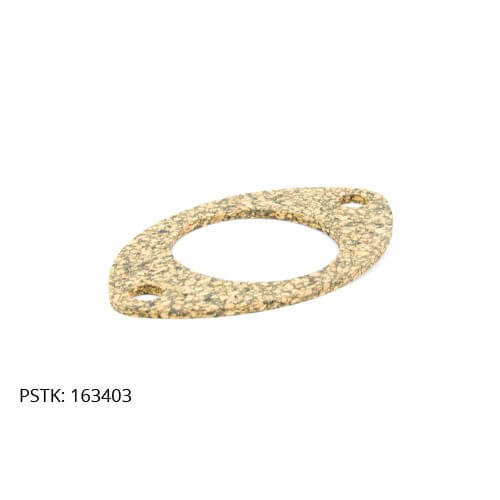

57163403Gasket Exhaust1
5807037Disposable Paper Dust Bag HT8 Pack 2 (box 25)25

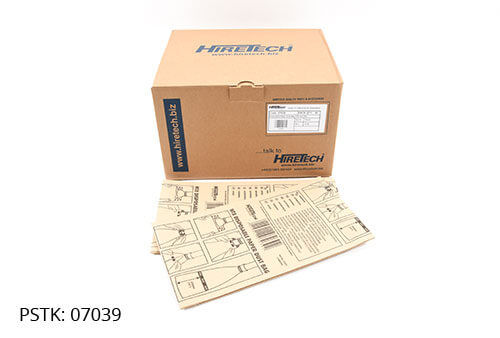

5807039Disposable Paper Dust Bag HT8 (box 50)50

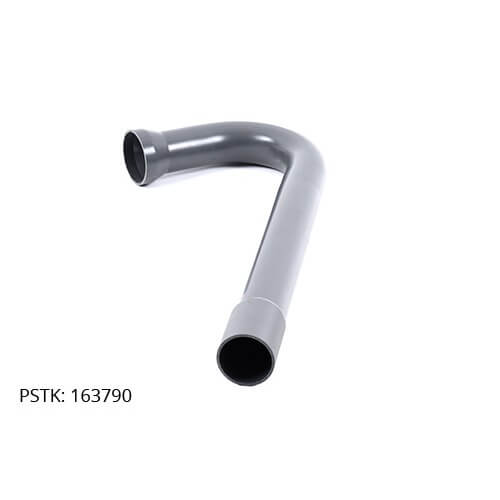

59163790Tube Exhaust1
60167708Shaft Floor Roller1

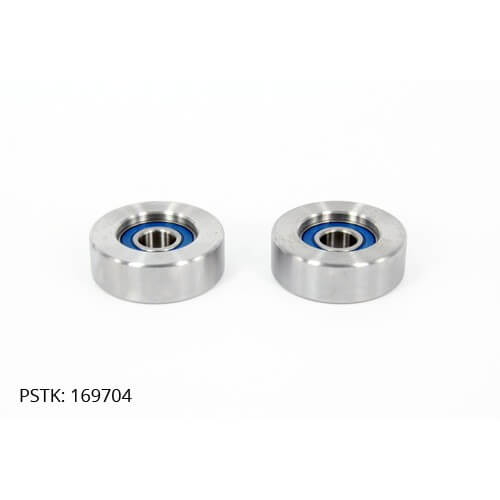

61169704Roller Floor Assembly (with bearing)2
62902567Bearing (Fan & Floor Roller)4
63467308Ring Retaining4

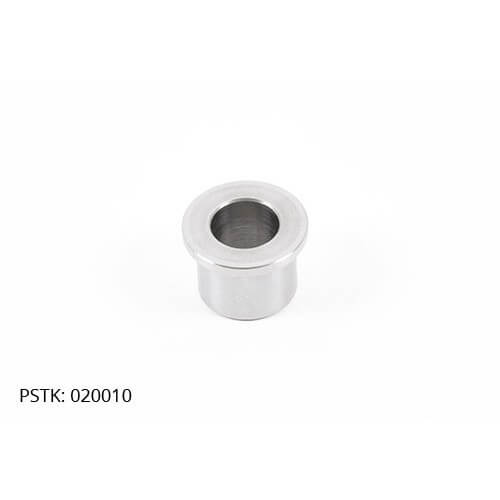

64020010Support Floor Roller1

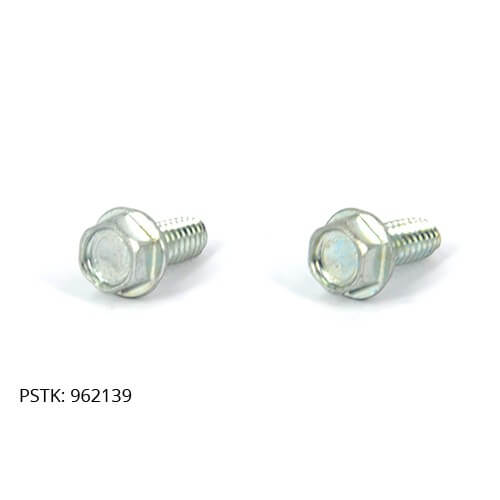

65962139Bolt2

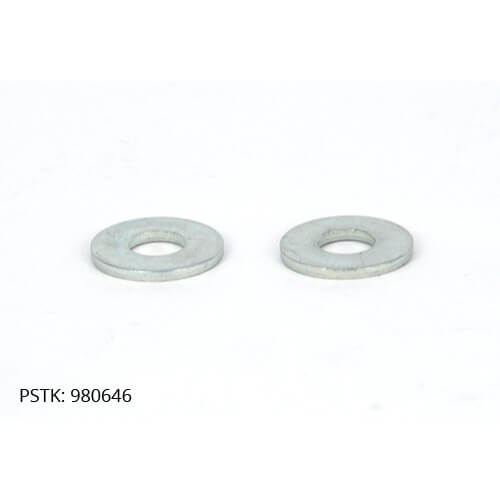

66980646Washer2
67962103Screw1
72167902Shoe Intake1
73163636Cover Inlet1

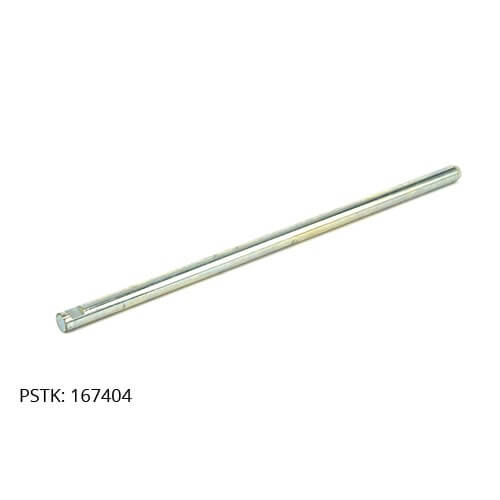

74167404Rod Drum Guard1

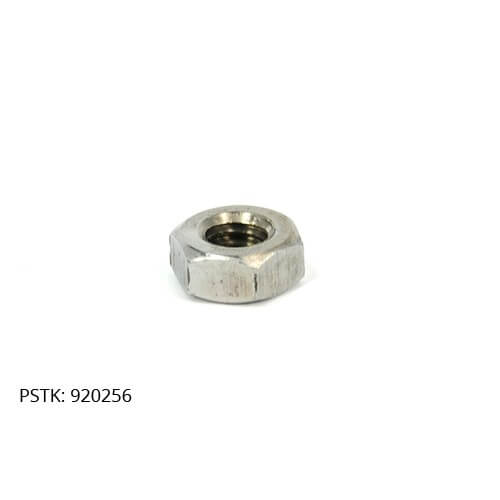

75920256Nut1

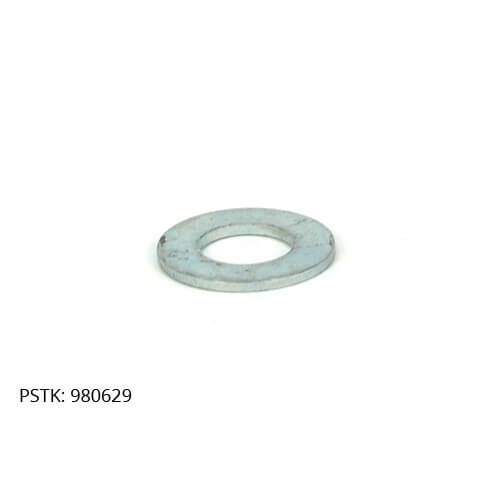

77980629Washer1

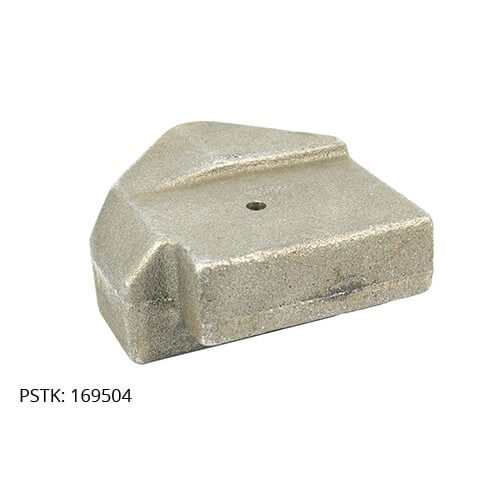

78169504Weight Balance1

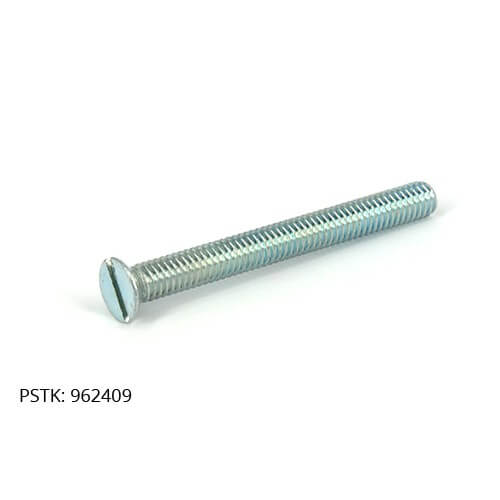

79962409Screw1

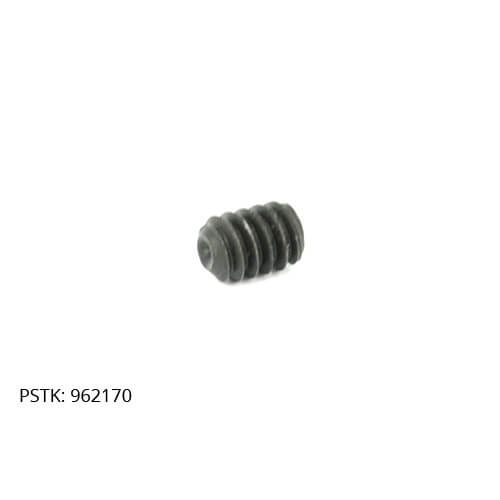

80962170Screw1

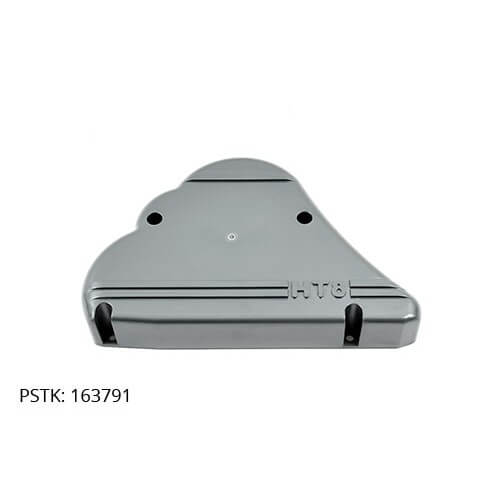

81163791Guard Belt1

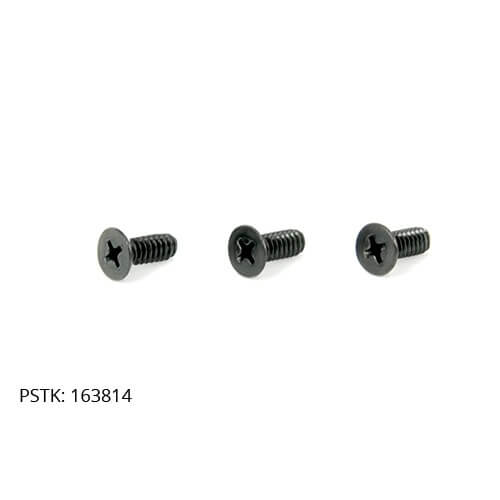

82163814Screw3
83163869Screw Guard Belt4
84163792Guard Wall End1

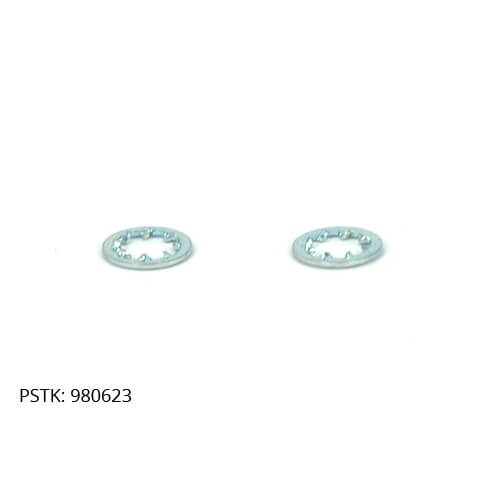

85980623Washer2
86962109Screw8
87167312Ring Retaining1

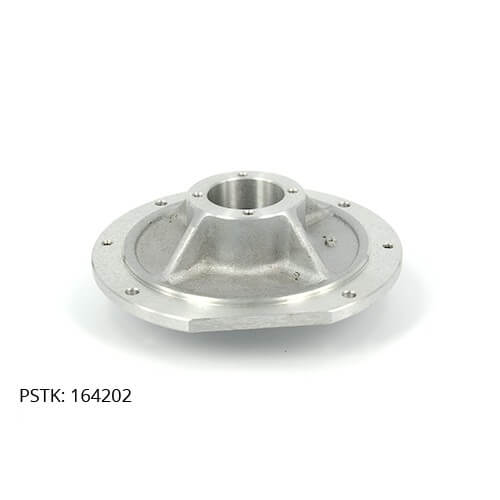

88164202Housing Fan1
89168203Spacer Fan Bearing1

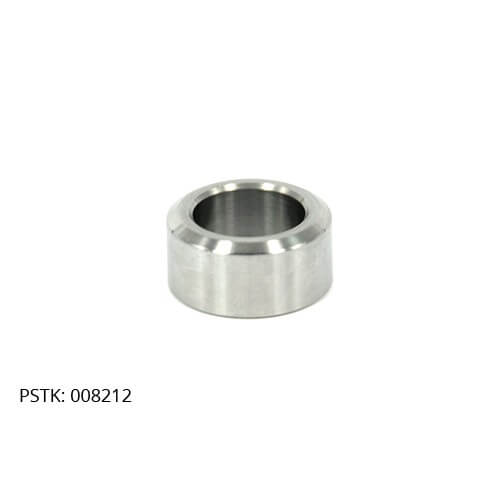

91008212Spacer Fan1

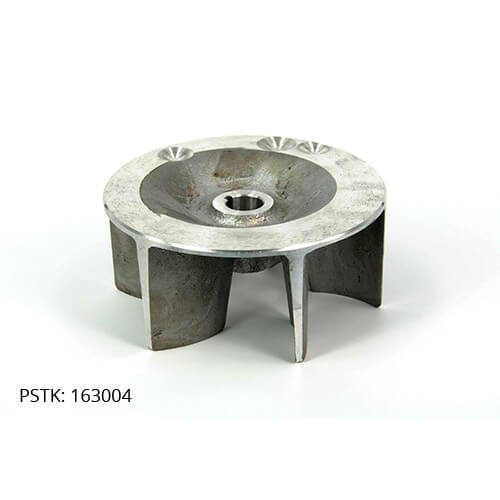

92163004Fan Intake1

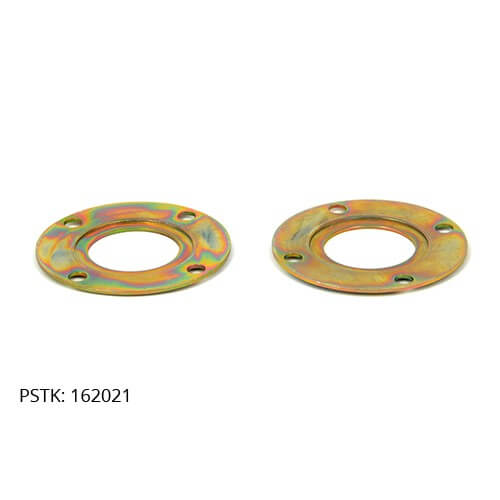

93162021Clamp Bearing2
94167608Seal fan1

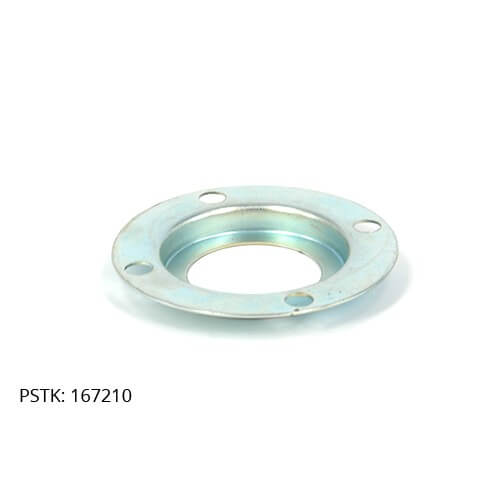

95167210Retainer Seal1

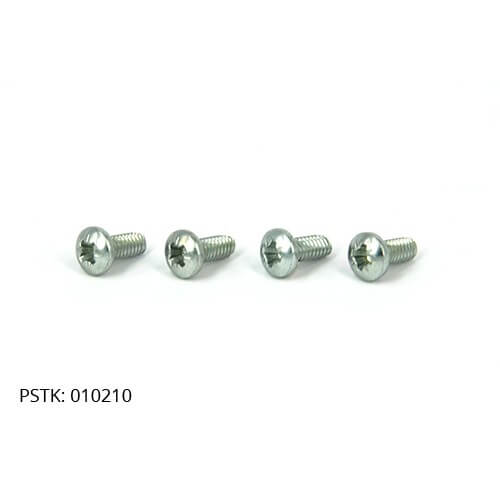

96010210Screw4

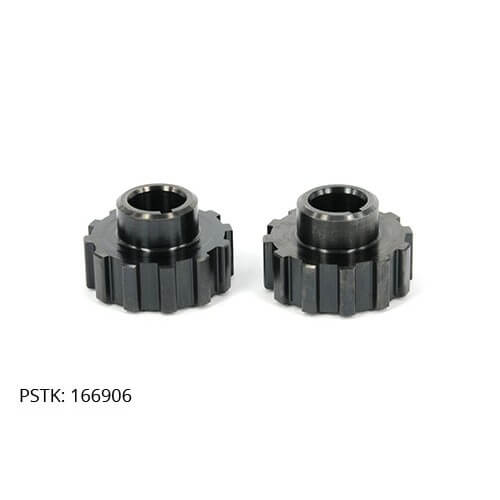

97166906Pulley Fan2

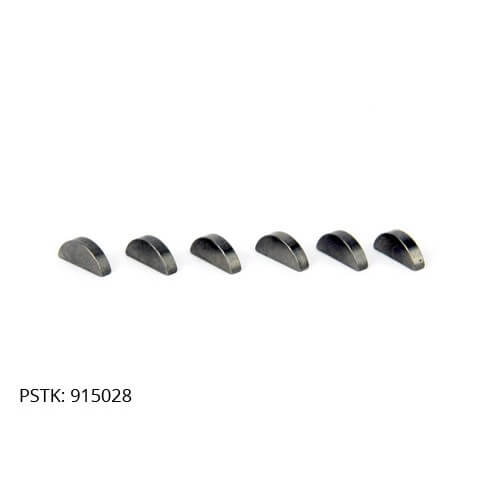

98915028Key6
99167704Shaft Fan1

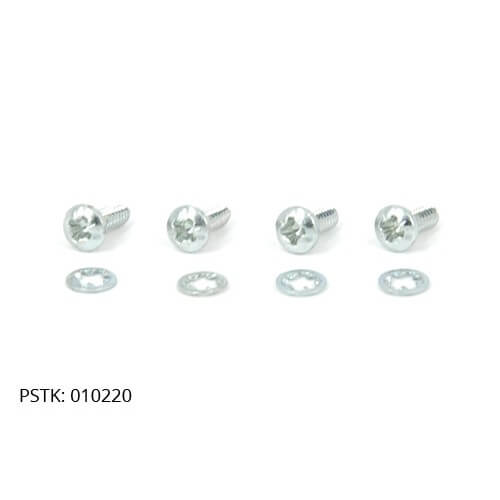

100010220Screw and Washer Set4
101980648Washer2

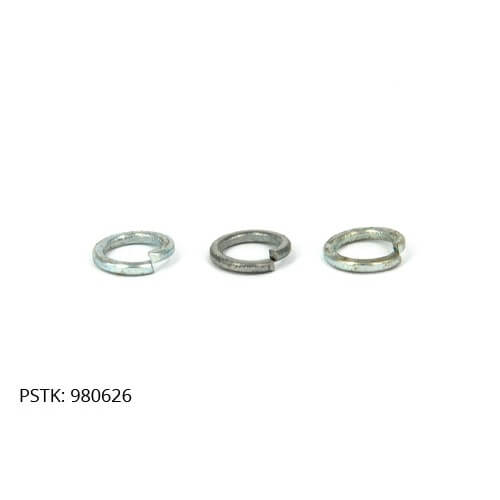

102980626Washer Lock3

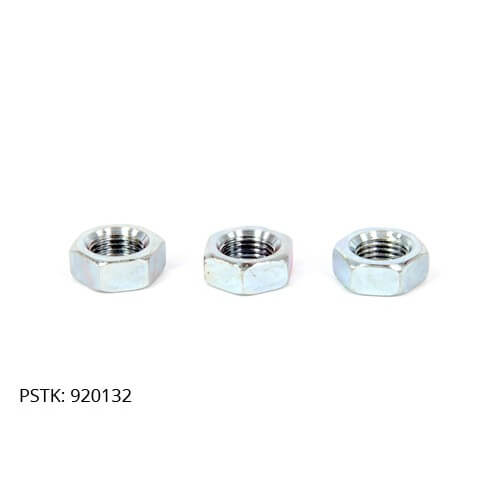

103920132Nut3

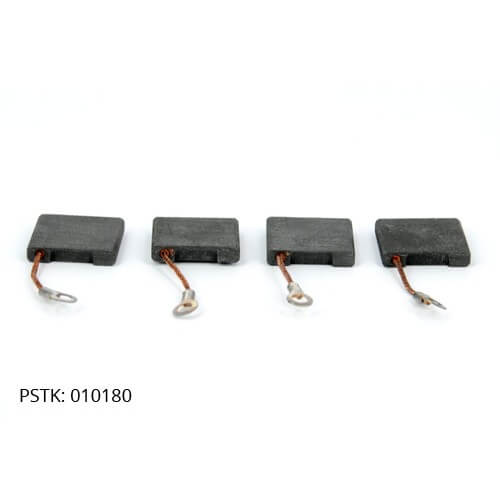

104010180Brush Motor4

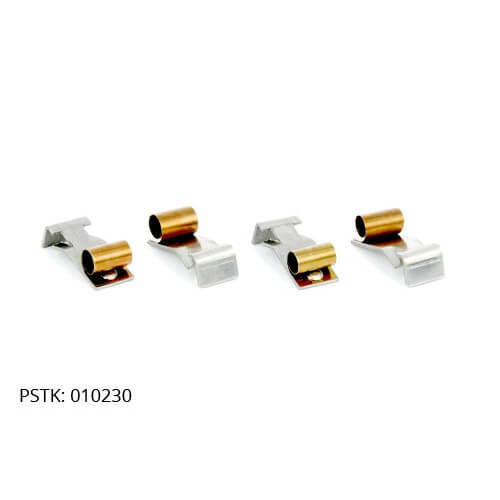

109010230Brush Spring4

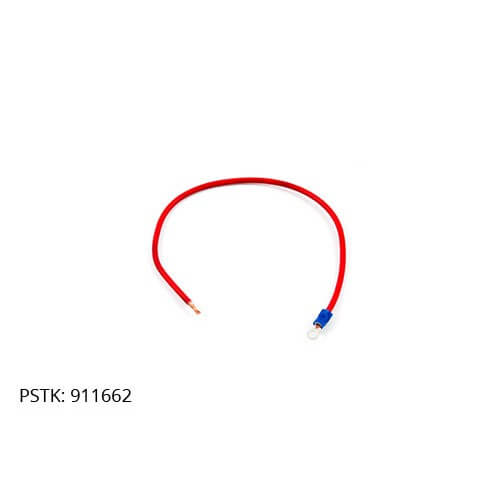

110911662Lead Motor Assembly1
111167302Ring Retaining1
113168104Sleeve1

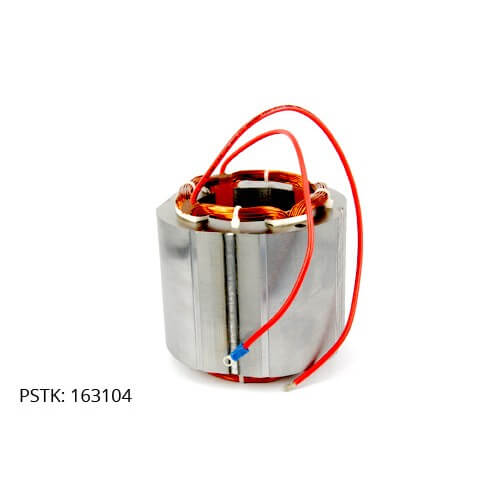

114163104Field 110/120 Volt HT81
114163112Field 220/240 Volt HT81

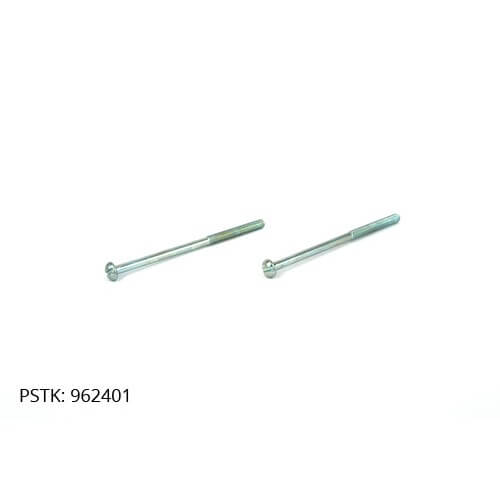

115962401Screw2

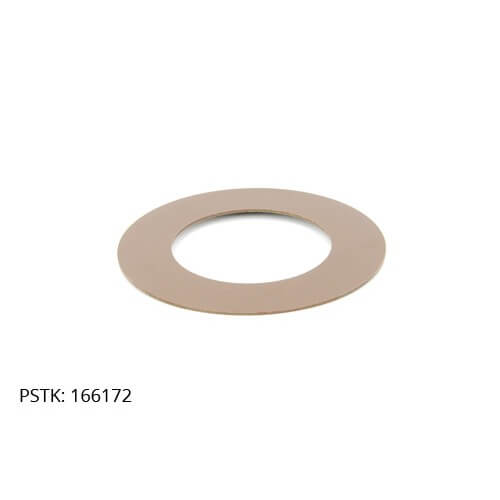

116166172Baffle Motor1

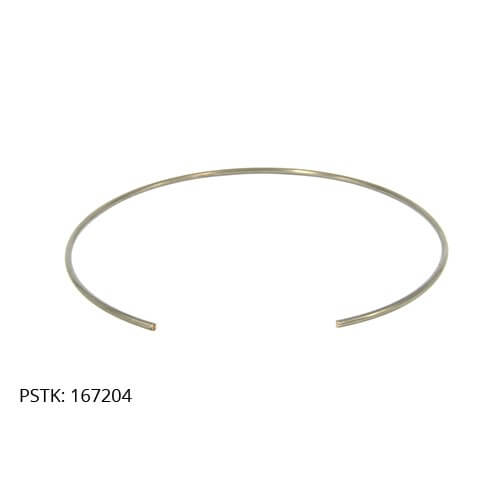

117167204Retainer Baffle1
118160408Armature 110/120 Volt1

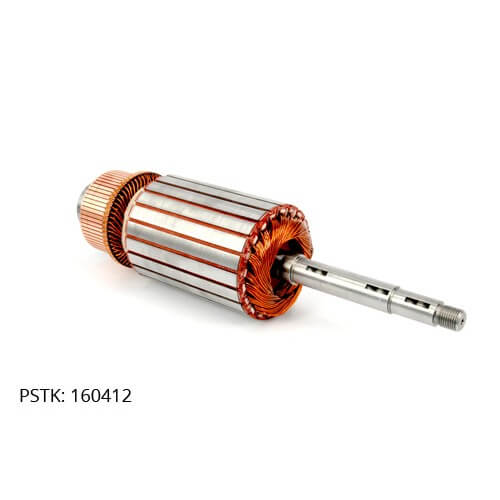

118160412Armature 220/240 Volt1

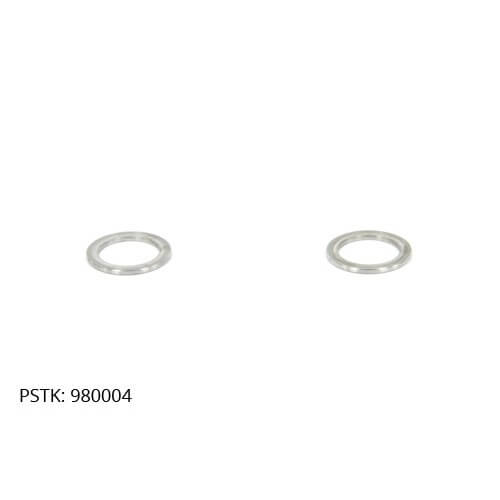

119980004Spacer2

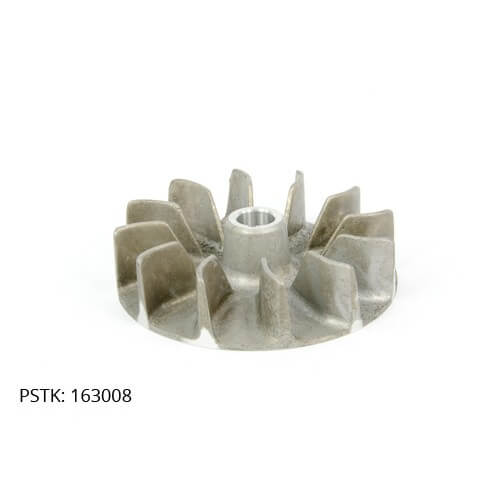

121163008Fan Motor1

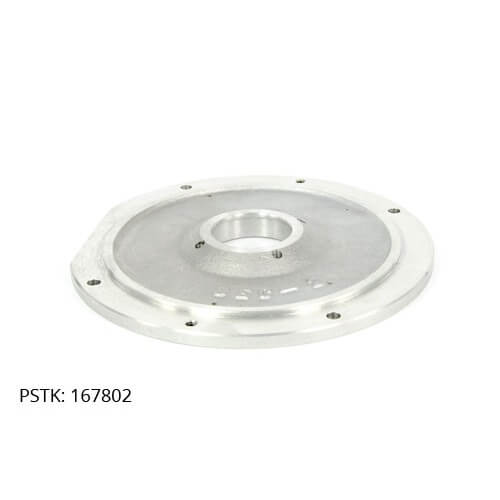

123167802Shield Pulley1

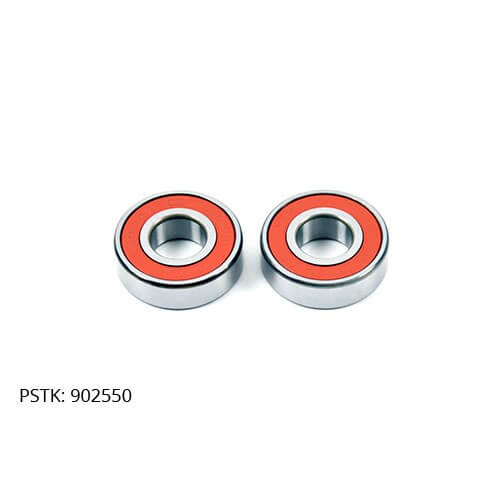

124902550Bearing Drum Shaft2

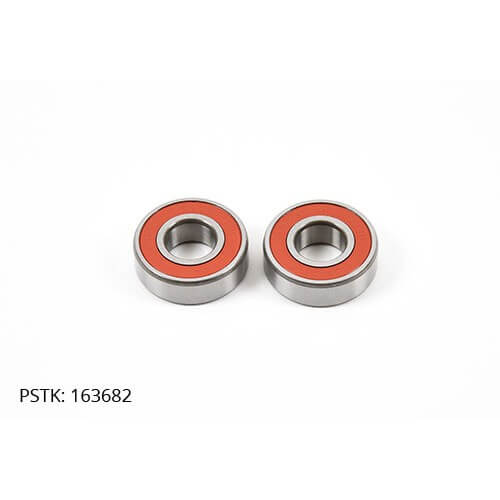

125163682Bearing Armature2

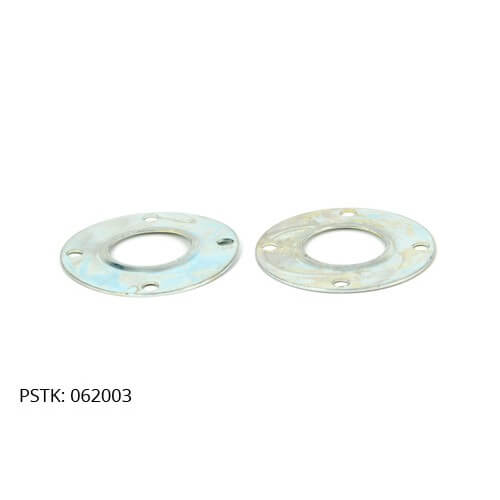

126062003Clamp Bearing2

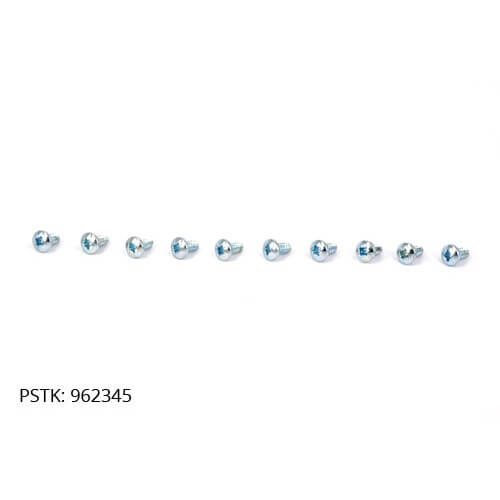

127962345Screw10

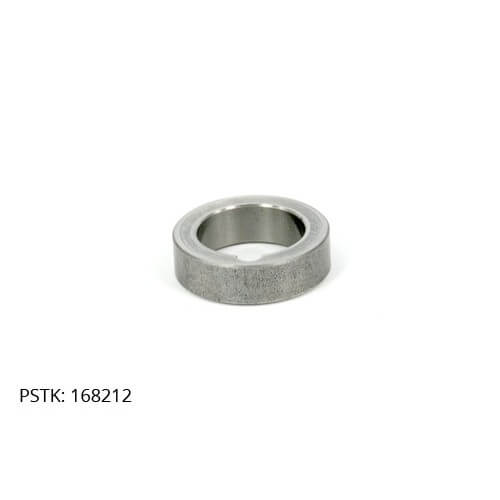

128168212Spacer Motor Pulley1

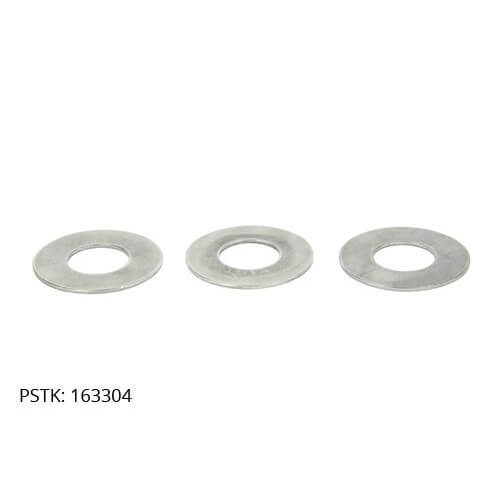

129163304Flange Pulley3
130166909Pulley Motor1

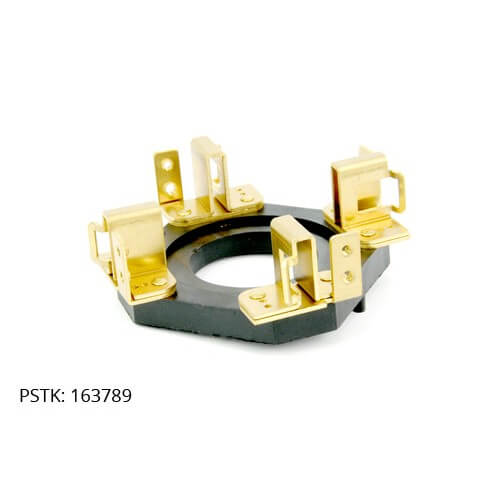

140163789Brush Block Assembly1

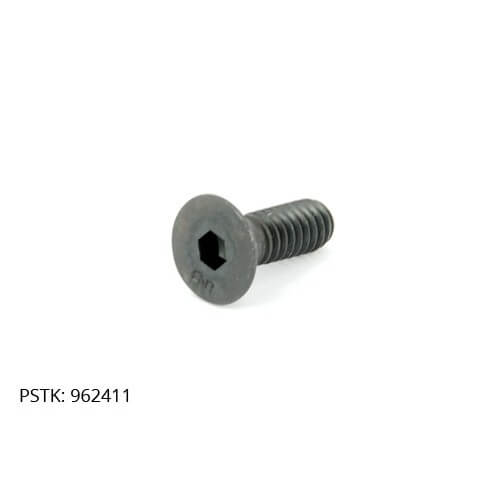

142962411Screw1
143162006Clamp Bearing1

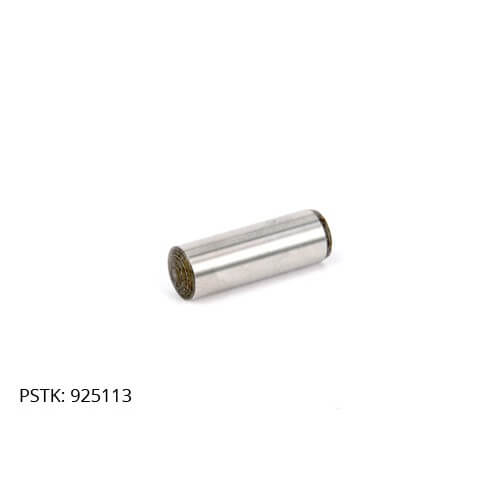

144925113Pin Drum Shaft1
145161108Bush Bearing1

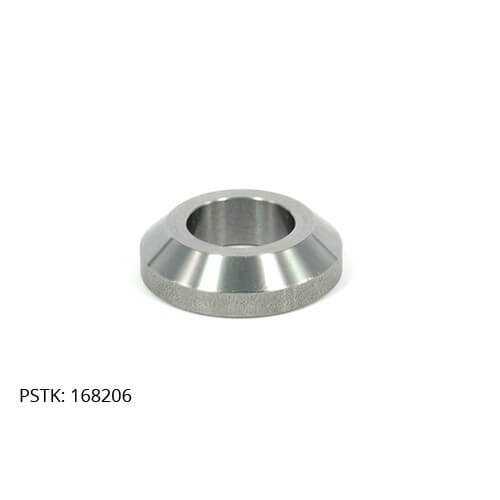

146168206Spacer Bearing1

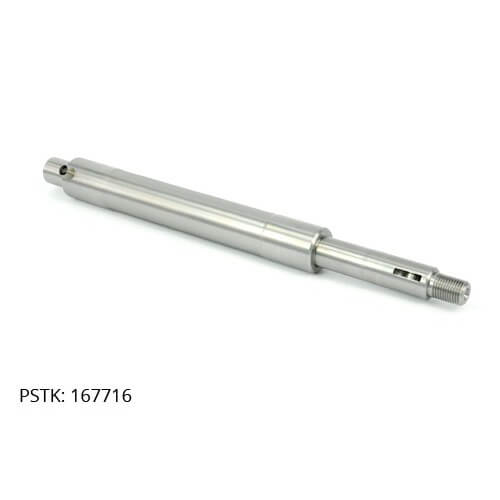

149167716Shaft Drum1

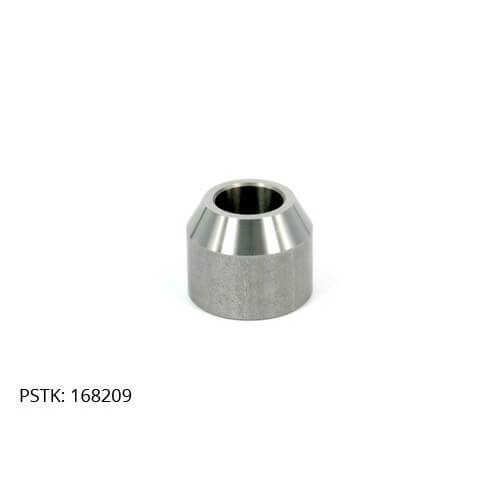

152168209Spacer Bearing1

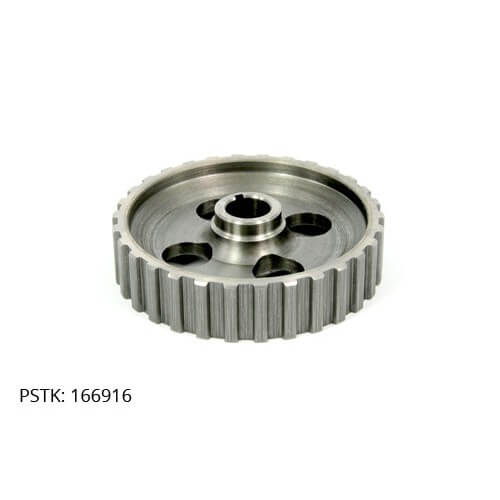

159166916Pulley Drum1

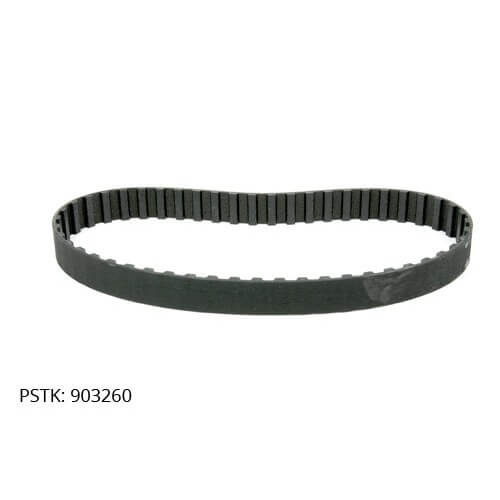

164903260Belt Drum 3/4in (19mm) Wide1

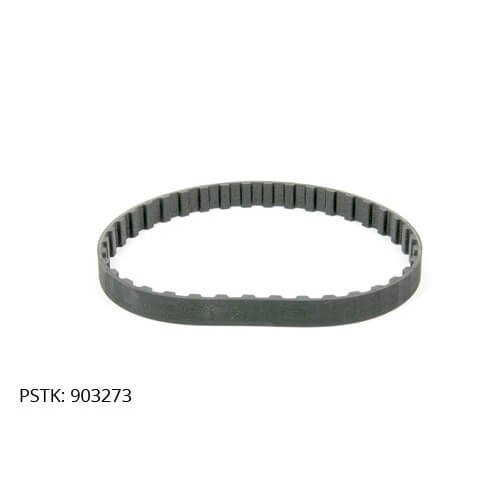

165903273Belt Fan 1/2in (13mm) Wide1
167162312Drum Cover Kit1

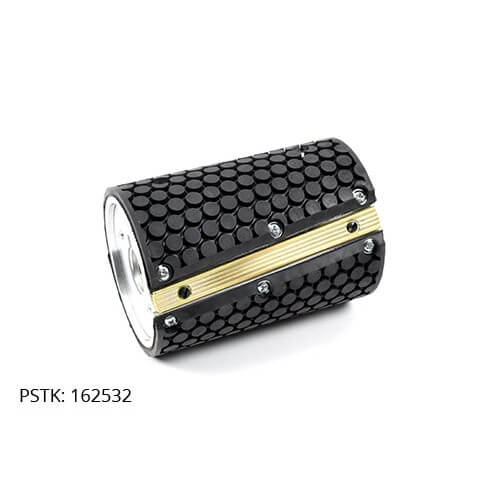

168162532Drum Assembly Complete1

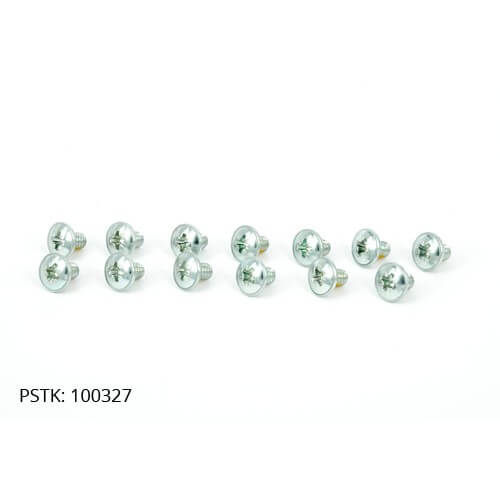

169100327Screw13

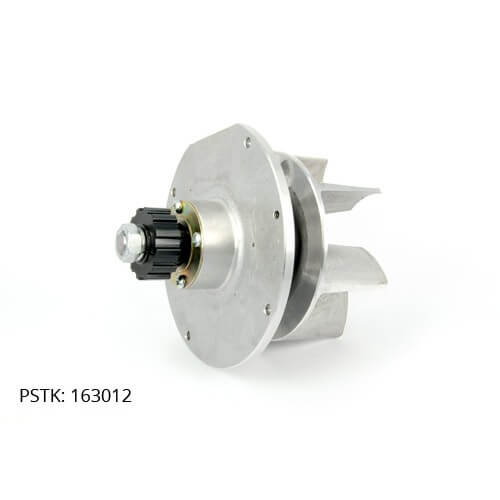

170163012Assembly Fan Intake1
173163668Lifting Pin Assembly1

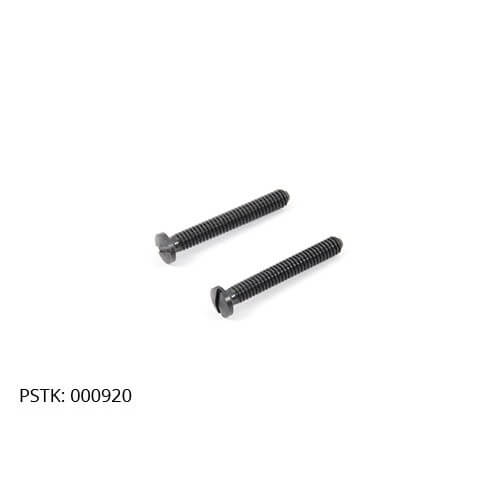

174000920Screw Clamp Bar (screwdriver slot)2
174000920MScrew Clamp Bar (screwdriver slot)10

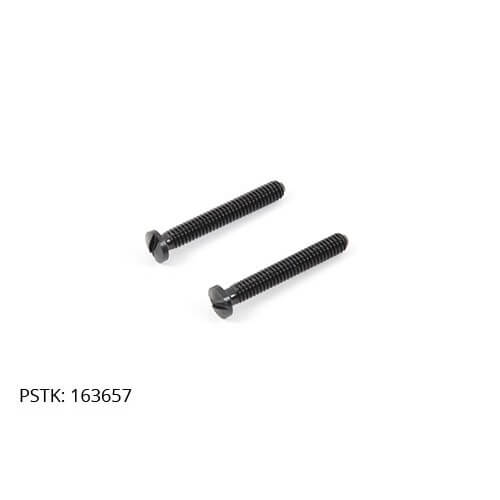

174163657Screw Clamp Bar (coin slot)2

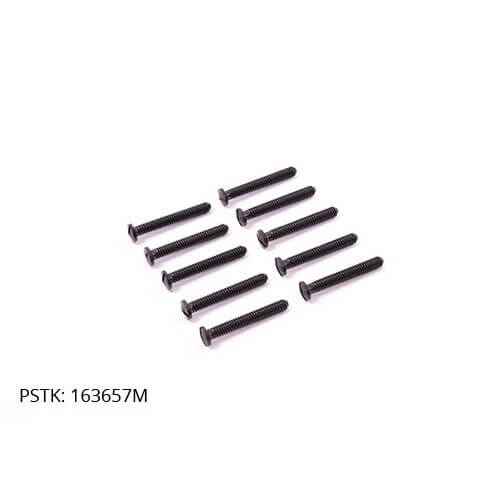

174163657MScrew Clamp Bar (coin slot)10

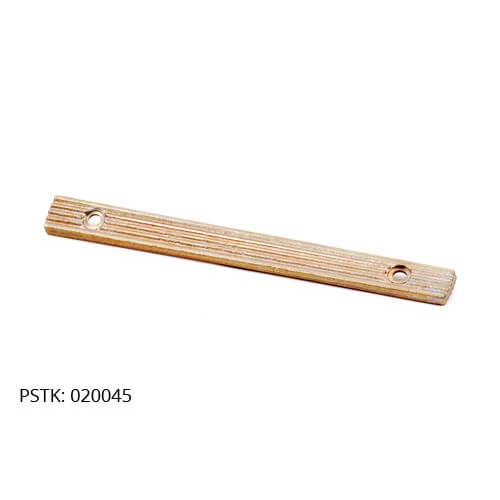

175020045Clamp Bar Paper (reversible)1

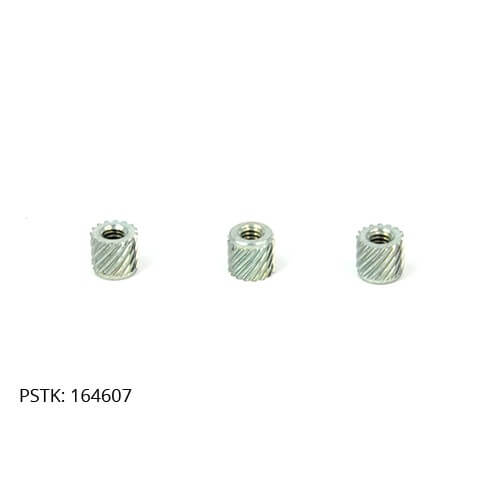

176164607Insert Drum Kit3

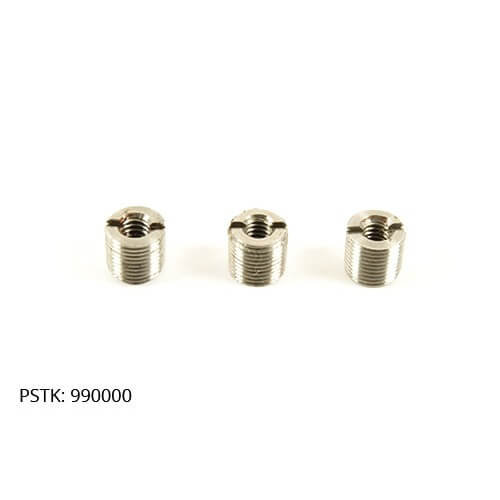

176990000Insert Drum Threaded Kit3

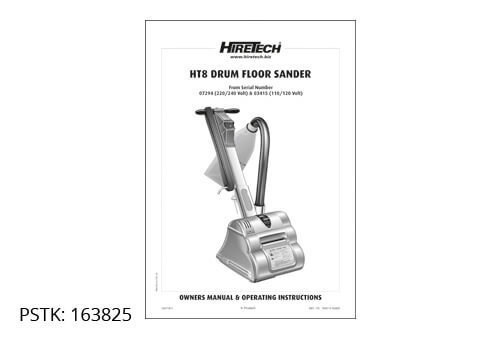

179163825Owners Manual & Operating Instructions – Download1

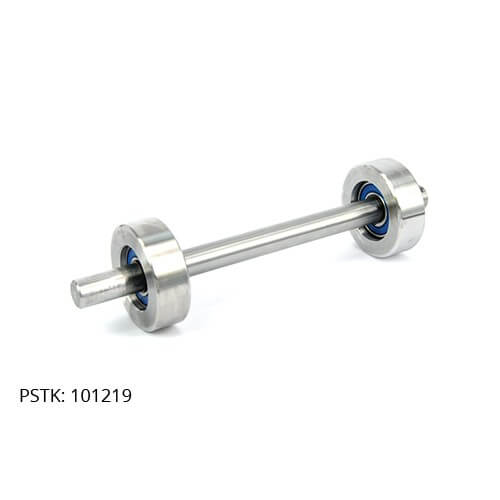

200101219Floor Roller Assembly1

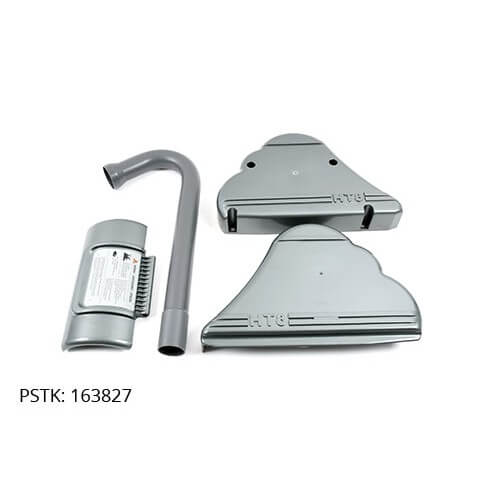

201163827Kit Moulded Guards1

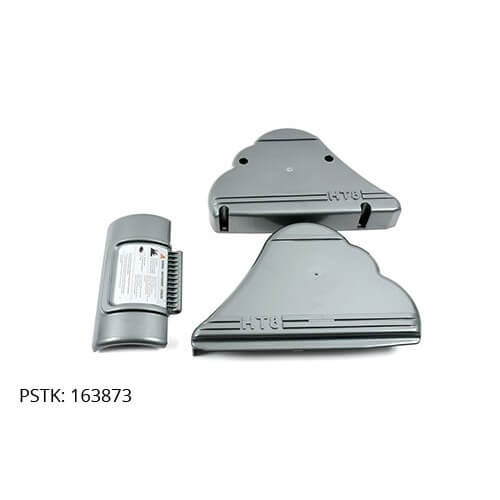

201163873Kit Moulded Guards (Excluding Tube Exhaust)1
250011860Service Tool – Extractor Seal2
250024500Test Lead1

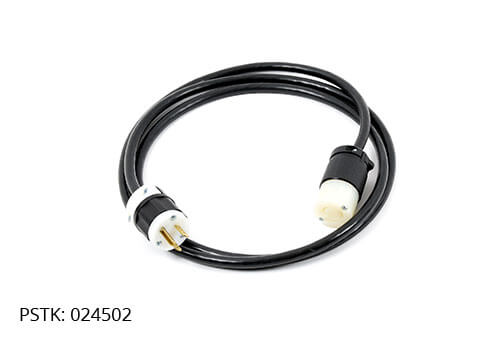

250024502Test Lead (NA)1

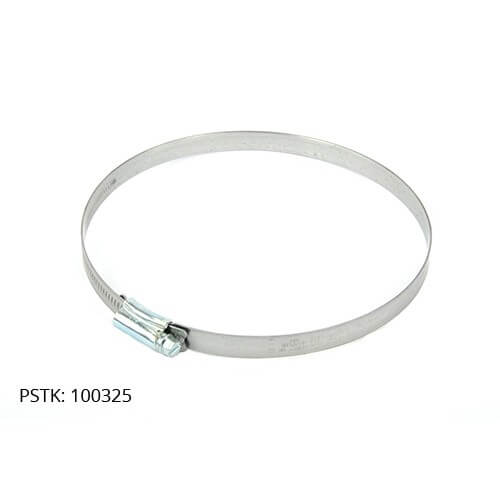

250100325Service Tool – Clamp Drum Cover1
250163822Service Tool – Drum Insert Removal1

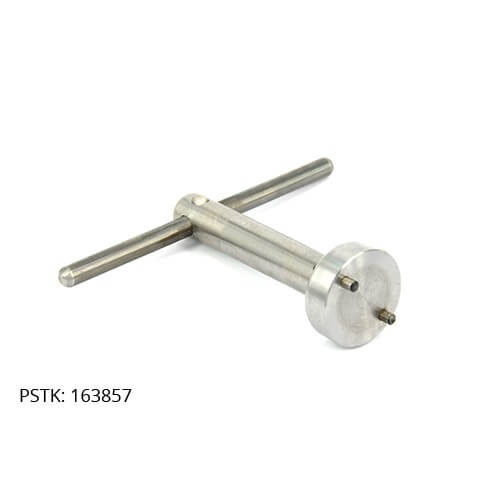

250163857Service Tool – Adjuster Floor Roller1
250163865Service Tool – Locking Drum1
